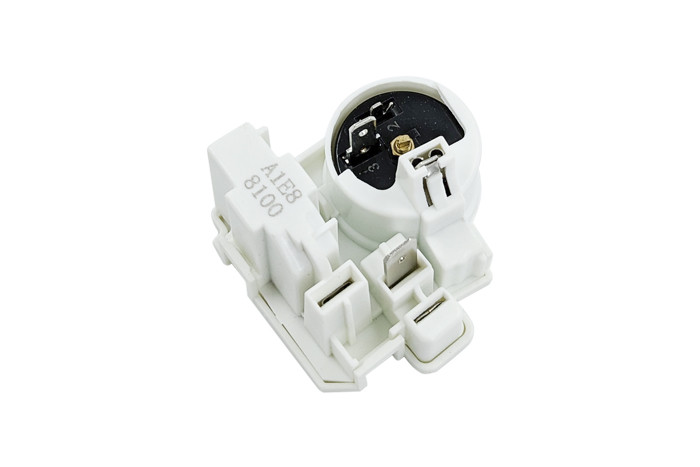

Пуско-захисне реле для холодильника A1E8 8100 (1 pin)

Стан: Новий
Призначення: Для холодильників
Тип: Реле
Напруга: ~110/220 В
Підключення: 1 клема 6,3 мм + 1 клема 4,8 мм + 2 клеми 4,8 мм типу "мама" + 3 круглих контакти типу "мама" (до компресора)
Інформація на корпусі теплового реле: 8,7 А
Габарити загальні (±1 мм): 48х48х29 мм
Кількість одиниць, шт: 1
Країна-виробник товару: Китай
Додаткові характеристики: 1 pin

 Пуско-захисне реле для холодильника A1E8 8100 (1 pin)

• напруга - ~110/220 В
• підключення - 1 клема 6,3 мм + 1 клема 4,8 мм + 2 клеми 4,8 мм типу "мама" + 3 круглих контакти типу
"мама" (до компресора)
• інформація на корпусі теплового реле - 8,7 А
• габарити загальні (±1 мм) - 48х48х29 мм

Пускове і захисне реле послідовно з'єднані з робочою обмоткою двигуна. Зазвичай вони поєднані в одному
корпусі.

Принцип роботи пуско-захисних реле:

1. Індукційне реле (з соленоїдною котушкою)

При ввімкненні холодильника в мережу по робочій обмотці двигуна, котушці пускового реле і ланцюгу
захисного реле (ланцюг знаходиться в замкнутому стані) - проходить великий струм короткого замикання
(при цьому ротор не обертається). Якір пускового реле втягується в соленоїдну котушку і замикає контакти.
Вмикається пускова обмотка. Ротор починає розганятися. Внаслідок розгону струм у ланцюгу зменшується,
якір реле під своєю масою опускається
