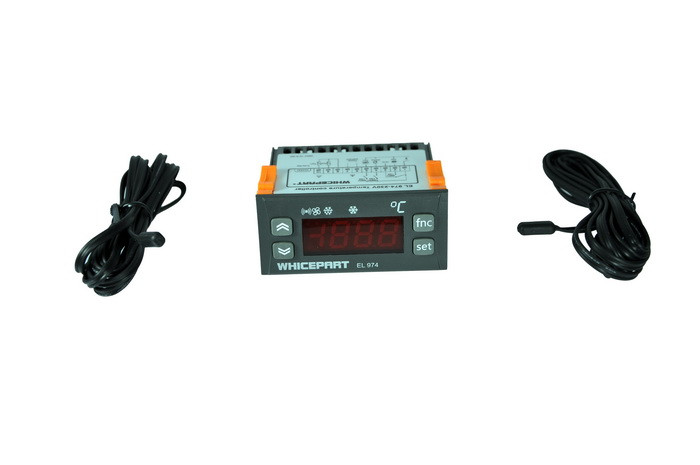

Електронний блок керування (контролер) EL974

Коди заміни:
EL974

Стан Новий
Сумісність Універсальний
Призначення Для холодильників
Тип Модулі
Живлення 12 В (постійний/змінний струм, ±10%) або 230 B (змінний струм, ±10%) 50/60 Гц
Клеми Гвинтові затиски під кабель перерізом до 2,5 мм²
Цифрові виходи 3 реле: перше типу SPDT 8(3)А ~250В; друге типу SPST 8(3)А ~250В; третє типу SPST 5(2)А ~250В
Аналогові входи 2 входи NTC або PTC (вибирається параметром)
Діапазон вимірювань -50.0°C ... +140 °C
Діапазон індикації NTC -50.0°C ... +110 °C
Діапазон індикації PTC -50.0°C ... +140 °C
Потужність 3 ВА
Відносна вологість середовища застосування 10...90% RH (без конденсату)
Матеріал Пластик PC+ABS UL94 V-0, полікарбонатне скло, термопластичні кнопки
Розміри Передня панель 76х35 мм, глибина посадки 60 мм, посадка - 71х29 мм
Комплектація Контролер - 1 шт., датчик температури (довжина дроту 2 м) - 2 шт., інструкція - 1 шт.
Країна-виробник товару Китай

Електронний блок управління (контролер) EL974
• живлення - 12 В (постійний/змінний струм, ±10%) або 230 B (змінний струм, ±10%) 50/60 Гц
• діапазон вимірювань - -50.0°C...+40°C
• діапазон індикації NTC - -50.0°C...+110°C
• діапазон індикації PTC - -50.0°C...+140°C
• відносна вологість середовища застосування - 10...90% RH (без конденсату)
• аналогові входи - 2 входи NTC або PTC (вибирається параметром)
• цифрові виходи - 3 реле: перше типу SPDT 8(3)А ~250В; друге типу SPST 8(3)А ~250В; третє типу SPST 5(2)А ~250В
• потужність - 3 ВА
• передня панель 76х35 мм, глибина посадки 60 мм
• посадка - 71х29 мм
Із інструкції до виробу:
Електронний контроллер Whicepart EL-974 призначений для вентиляційних холодильних установок середньої або низької температури (-45...+10°С). Має вхід під два температурних датчика РТС або NTC і три вихідні реле для управління компрессором, вентилятором і розморозкою, також передбачений порт TTL для використання карточки копіювання для швидкого програмування пристроїв. Тривалість циклів розморожування визначається як заданими часовими інтервалами, так і після досягнення датчиком на випарнику заданого значення. Зчитуване датчиком значення відображається на 3-цифровому дисплеї (зі знаком мінус).

Використовується в моделях:
Широкого застосування.
