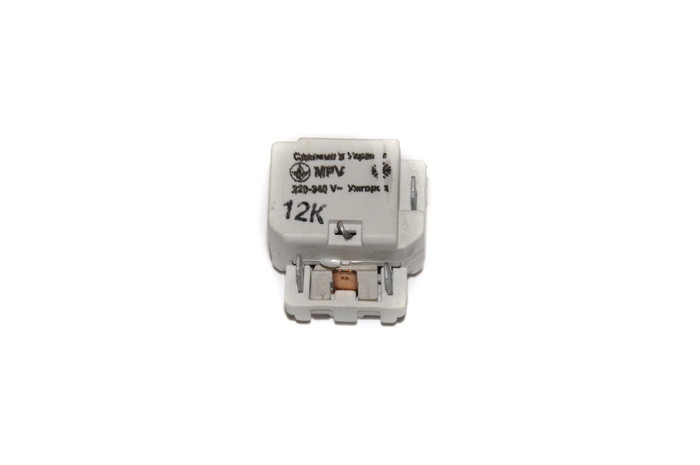

Пуско-захисне реле для холодильника MPV, 1.2 A

Стан: нове
Сумісність: Універсальне
Напруження і частота: 220 В. 50/60Hz
Розміри реле (Ш*Д*В): 32*32*25 мм.
Сила тока: 1,2 A
Реле, з’ єднання: 3 контакту — з’ єднання з компресором, 4 клемми — ланцюг (4,8 мм).
Країна- програвач товару: Україна
Особливості Пуско-захисні

 Пуско-захист для холодильника, MPV-1,2 А.
Пускове і захисне реле постійно включені до робочого обмотування двигуна. Зазвичай вони є в одному корпусі.

Принцип роботи пуско-захисних релі:

Якщо увімкнено холодильник в мережу, робочий обмотування мотора, котушка пускового реле та ланцюга захисного реле
(вона знаходиться у замкнутому стані) - проходить великий струм короткого замикання (при цьому ротор не обертається).
Якоря пускового реле втягується в соленоїдну котушку і замикає контакти. Вмикається пускова обмотка - ротор починає розганятися.
Після розгонів струм у ланцюгу знижується. Якорь реле під своєю масою опускається і розмикає контакти. Пускова обмотка вимикається.
Мотор продовжує обертатися з ввімкненою робочою та відключною пусковою обмоткою.
Водночас, коли вмикаємо холодильник в мережу, через біталічну пластину і нагрівальний елемент захисного реле проходить ток короткого замикання.
При запуску двигуна і нормальному розгону ротора пластина не нагрівається до такої міри, щоб її вигинав контакти.
Ланцюг залишається замкненим. Двигун працює.

Використовується в модлях:
Широкого застосування.
